Transformatorveiledning for tørr type: typer, spesifikasjoner og applikasjoner

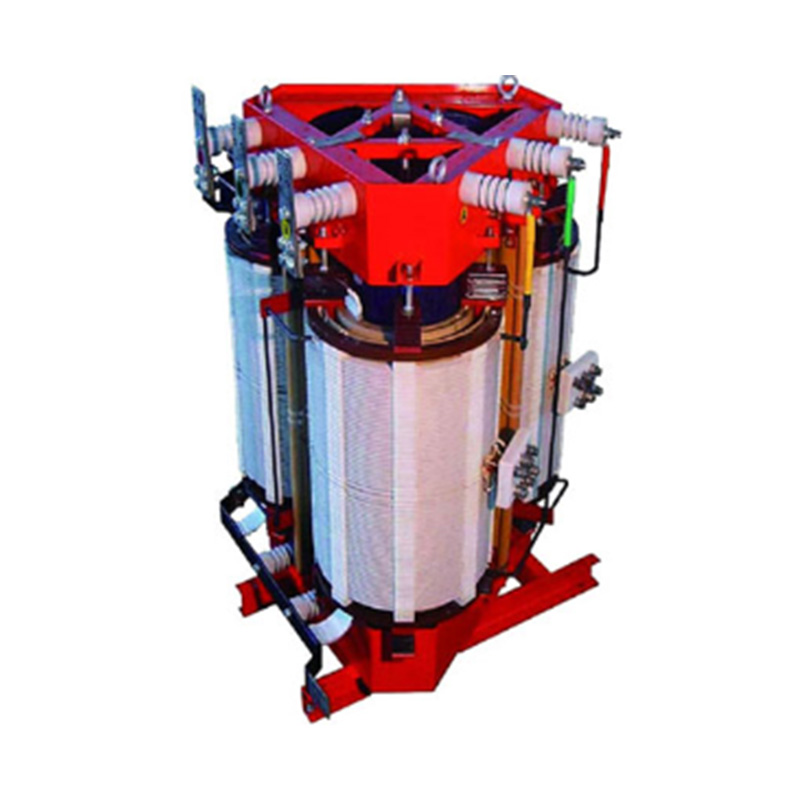

A tørr type transformator overfører elektrisk energi mellom kretser ved hjelp av luft, epoksyharpiks eller et annet ikke-flytende materiale for isolasjon og kjøling, i stedet for mineraloljen som brukes i væskefylte enheter. Denne konstruksjonen fjerner brann- og lekkasjerisikoen forbundet med olje, og det er grunnen til at utstyret spesifiseres bredt i sykehus, skoler, høyhus og datasentre hvor innendørs plassering er nødvendig.

Hva er en tørr type transformator?

En transformator av tørr type er en statisk elektrisk enhet som trapper spenningen opp eller ned uten å senke kjernen og viklingene i flytende dielektrisk. Avkjøling oppnås gjennom naturlig luftkonveksjon (AN) eller tvungen luftsirkulasjon (AF), og isolasjon tilveiebringes av materialer som støpt epoksyharpiks, lakkert klut eller harpiksimpregnert papir. Fraværet av flytende isolasjon betyr at det ikke er olje som lekker, antennes eller krever inneslutningsinfrastruktur.

Arbeidsprinsipp og konstruksjon

Som enhver transformator fungerer en tørr enhet på elektromagnetisk induksjon. En vekselstrøm i primærviklingen genererer en skiftende magnetisk fluks i den laminerte stålkjernen, som induserer en proporsjonal spenning i sekundærviklingen. Omdreiningsforholdet mellom primær- og sekundærviklinger avgjør om enheten trapper spenningen opp eller ned.

Tre viklingsteknologier er vanlige i dagens produksjon:

• Støpt harpiks (vakuumtrykkimpregnert epoksy) konstruksjon, brukt for middels og høy spenningsfordeling
• Vakuumtrykkimpregnert (VPI) lakkkonstruksjon, vanligvis brukt for lavere spenning eller mindre kVA-klassifisering
• Åpen viklet konstruksjon med glassfiber eller Nomex isolasjon, brukes der kompakt harpiksstøping ikke er praktisk

Tekniske spesifikasjoner og ytelsesfaktorer

Korrekt valg av enhet avhenger av å matche flere nominelle parametere til last- og installasjonsmiljøet i stedet for kVA-kapasitet alene.

Applikasjonsscenarier

Fordi en transformator av tørr type ikke krever en oljebeholder, brannbarrierevegger eller et utendørs hvelv i mange jurisdiksjoner, er det standardvalget for steder der personell okkuperer samme bygning som det elektriske utstyret. Vanlige installasjonsmiljøer inkluderer:

• Kommersielle høyhus, hvor aggregatet monteres i øverste etasjer eller i elektriske kjellerrom
• Sykehus og skoler, der brannforskrifter begrenser oljefylt utstyr inne i okkuperte strukturer
• Datasentre, hvor uavbrutt kraftdistribusjon og lav brannrisiko er begge prioritert
• Installasjoner for fornybar energi, inkludert naceller for vindturbiner og inverterstasjoner for solenergi
• Industrianlegg med prosessområder som forbyr brennbare væsker nær produksjonslinjer

Tørr type vs. oljetype transformatorer

De to teknologiene er mest forskjellige i kjølemedium, brannoppførsel og vedlikeholdsprofil. Tabellen nedenfor oppsummerer de praktiske forskjellene som er relevante for en kjøpsbeslutning.

Utvalgshensyn

Kan tørrtype transformatorer brukes ute?

Ja, utendørs installasjon er mulig når enheten er bygget med en værbestandig innkapsling klassifisert for applikasjonen, typisk NEMA 3R eller tilsvarende. Utendørs tørrtransformatorer inkluderer ekstra beskyttelse mot inntrengning av fuktighet, ventilasjonslameller med regnhetter og korrosjonsbestandige belegg. Omgivelsestemperatursvingninger og fuktighet bør tas med i den termiske utformingen når du spesifiserer en utendørsenhet.

Installasjons- og vedlikeholdsanbefalinger

Vanlige feil og oversett hensyn

• Underdimensjonert ventilasjonsklaring, som øker driftstemperaturen og forkorter viklingens levetid
• Ignorerer høydereduksjonsfaktorer ved installasjon over 1000 meters høyde
• Velge impedansverdier uten å sjekke oppstrøms feilstrømkoordinering
• Med utsikt over lydnivåkrav i bebodde gulvinstallasjoner
• Hopp over testing av isolasjonsmotstand før innledende strømtilførsel

Industritrender og utsikter

Etterspørselen etter høyere effektivitetsvurderinger, drevet av oppdaterte energieffektivitetsstandarder i flere regioner, presser produsenter mot forbedrede kjernestålkvaliteter og optimalisert viklingsgeometri. Vekst i datasenterkonstruksjon og sammenkobling av fornybar energi fortsetter å utvide applikasjonene der det kreves transformasjonsutstyr innendørs med lav brannrisiko.

Konklusjon

A tørr type transformator tilbyr et praktisk alternativ til oljefylt utstyr der innendørs installasjon, redusert brannrisiko eller forenklet vedlikehold er prioritert. Å matche isolasjonsklasse, kjølemetode og kapslingsklassifisering til det spesifikke installasjonsmiljøet er nøkkeltrinnet for å oppnå pålitelig langsiktig ytelse.

Ofte stilte spørsmål

Hva er en tørr type transformator?

Det er en transformator som bruker luft eller solid isolasjon som støpt epoksyharpiks i stedet for olje for å isolere og avkjøle viklingene, noe som gjør den egnet for innendørs installasjon uten brannsikringsinfrastruktur.

Hva er forskjellen mellom tørr type og oljetype transformatorer?

Enheter av tørre type bruker luft- eller harpiksisolasjon og har lavere brannrisiko, mens enheter av oljetype bruker flytende dielektrikum som gir høyere kjøleeffektivitet, men som krever inneslutning og periodisk oljetesting.

Hva er de 4 typene transformatorer?

Transformatorer er vanligvis gruppert etter kjøle- og isolasjonsmetode i tørr type, oljenedsenket, støpt harpiks og gassisolerte typer, hver egnet for forskjellige spenningsklasser og installasjonsmiljøer.

Hva brukes tørre transformatorer til?

De brukes til å øke spenningen opp eller ned i kommersielle bygninger, sykehus, skoler, datasentre og industrianlegg der innendørs plassering og redusert brannrisiko er nødvendig.

Kan transformatorer av tørr type brukes ute?

Ja, når den er plassert i et værbestandig kabinett vurdert for utendørs eksponering, med ekstra beskyttelse mot fuktighet, korrosjon og omgivelsestemperaturvariasjoner.
