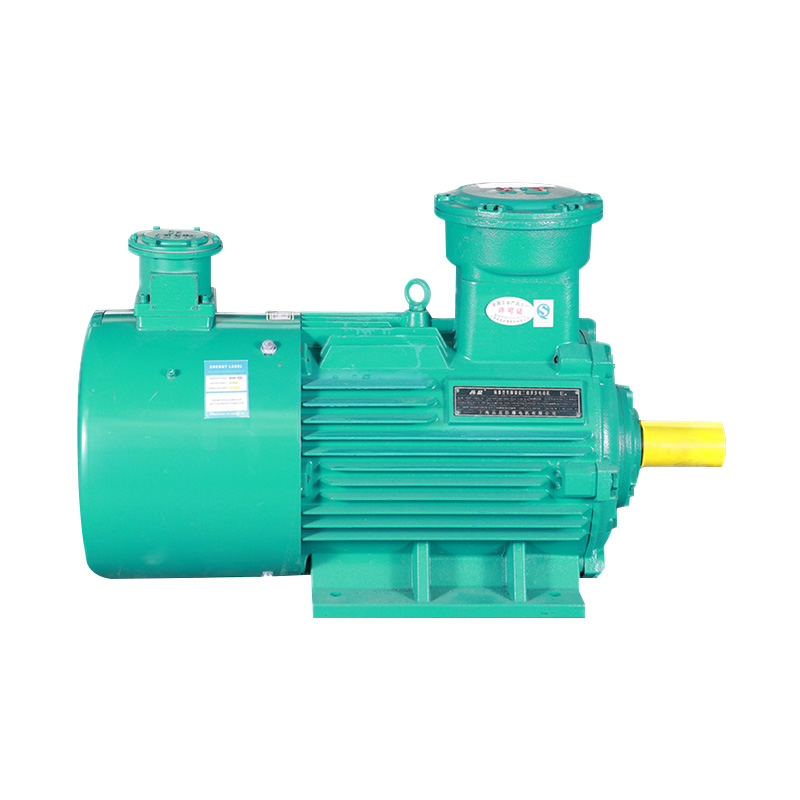

Hvilke parametere bestemmer lavspent variabel frekvens motorytelse?

Ingeniører står overfor kritiske avgjørelser når de velger drivsystemer for industrielle applikasjoner. Feil parameterkonfigurasjon fører til energisløsing, for tidlig feil eller driftsstabilitet. Denne veiledningen undersøker tre essensielle tekniske spesifikasjoner som innkjøpsteam må vurdere når de spesifiserer lavspenningsmotor med variabel frekvens systemer for krevende industrimiljøer.

Nåværende vurderinger og termisk styring

Nåværende kapasitet representerer den grunnleggende grensen for motorisk utholdenhet. Lavspent VFD-motorstrømspesifikasjoner bestemme kobbertap, varmeutvikling og isolasjonsspenning under drift med variabel frekvens. Ingeniører må skille mellom merkestrøm, maksimal strøm og overbelastningsstrøm.

Variable frekvensomformere introduserer harmonisk forvrengning som øker den effektive strømbelastningen. Den totale harmoniske forvrengningen (THD) varierer vanligvis 3-8 % i moderne pulsbreddemodulasjonsstasjoner. Denne forvrengningen skaper ytterligere oppvarming utover sinusformede driftsforhold. Motorprodusenter står for dette gjennom reduksjonsfaktorer eller forbedrede isolasjonssystemer.

• Merkestrøm definerer kontinuerlig drift ved basishastighet og nominell belastning
• Servicefaktorstrømmen tillater en midlertidig overbelastning uten termisk skade
• Nedbrytningsstrøm indikerer maksimum før magnetisk metning
• Termisk klasseklassifisering (F eller H) bestemmer tillatt temperaturøkning

Harmoniske oppvarmingshensyn

Drift med variabel frekvens genererer ytterligere tap i statorviklingen og rotorholderen. Disse tapene øker med bærefrekvens og byttehastighet. Ingeniører beregner ekvivalent oppvarming ved å bruke gjeldende rot-middelkvadratverdi, inkludert harmoniske komponenter.

Høyeffektive motordesigner bruker større ledertverrsnitt og forbedrede sporfyllingsfaktorer. Disse konstruksjonsfunksjonene reduserer motstandstap og forbedrer varmeavledningsevnen. Anskaffelsesspesifikasjoner bør kreve klassifiseringer for vekselretterdrift for applikasjoner som opererer under 60 Hz basisfrekvens.

Strømstørrelse og driftssyklusanalyse

Valg av effekt strekker seg utover enkel lasttilpasning. Motoreffekt med variabel frekvens må imøtekomme den mekaniske lastprofilen, akselerasjonskravene og regenerative bremsekrav. Overdimensjonering øker kapitalkostnadene og reduserer driftseffektiviteten. Underdimensjonering risikerer termisk overbelastning og forkortet levetid.

Driftssyklusklassifiseringen (IEC 60034-1) definerer termiske likevektsforhold. Kontinuerlig drift (S1) forutsetter en konstant belastning inntil temperaturstabilisering. Periodiske driftssykluser (S2-S10) tillater midlertidige overbelastninger basert på termiske tidskonstanter.

Variabelt dreiemoment kontra konstante dreiemomentbelastninger

Sentrifugalpumper og vifter følger variable dreiemomentkarakteristikk der kraftbehovet varierer med turtallet. Disse søknadene tillater energieffektiv lavspentmotor dimensjonering på det faktiske driftspunktet i stedet for toppbehov. Konstante dreiemomentbelastninger, inkludert transportører og fortrengningspumper, krever full dreiemomentkapasitet over hele hastighetsområdet.

Hastighet-momentkurvekrysset bestemmer stabile driftspunkter. Ingeniører bekrefter at motorhavarimomentet overstiger maksimalt belastningsmoment med 15-20 % margin. Denne marginen tar hensyn til spenningssvingninger, temperaturvariasjoner og lasttransienter uten stallforhold.

Lastegenskaper og dynamisk respons

Mekaniske lastegenskaper påvirker spesifikasjonen av drivsystemet fundamentalt. Industriell VFD-motorlasttilpasning krever analyse av treghet, friksjonsegenskaper og krav til dreiemomenthastighet. Laster med høy treghet krever utvidede akselerasjonsramper for å forhindre overstrømsutkoblinger eller mekanisk stress.

Lasttreghetsforholdet (lasttreghet delt på motortreghet) påvirker systemets stabilitet og responstid. Forhold som overstiger 10:1 krever nøye innstilling av proporsjonal-integral-deriverte parametere. Svært høye treghetsforhold kan nødvendiggjøre kodertilbakemelding for stabil vektorkontrolloperasjon.

• Belastningsmomenttype: konstant, lineær eller kvadratisk med hastighet
• Krav til startmoment for høyfriksjonsmekanismer
• Regenerativ energiretur under retardasjon

Mekanisk samsvar og resonans

Drivsystemer viser mekanisk resonans ved spesifikke naturlige frekvenser. Drift med variabel frekvens krysser disse frekvensene under akselerasjon og retardasjon. Resonansforsterkning forårsaker vibrasjon, støy og potensiell mekanisk feil.

Moderne frekvensomformere har hopp over frekvensfunksjoner som unngår kontinuerlig drift ved resonanshastigheter. Dempingsteknikker, inkludert gummikoblinger, svinghjul eller avstemte massedempere, reduserer resonanseffekter. Anskaffelsesspesifikasjoner bør dokumentere kritiske hastigheter som skal unngås og nødvendig dempningsytelse.

Integrasjon og spesifikasjonsutvikling

Effektiv lavspenningsmotor med variabel frekvens innkjøp krever integrert systemtenkning. Nåværende kapasitet, effekt og belastningsegenskaper samhandler på komplekse måter. En motor med tilstrekkelig strømstyrke kan vise seg å være underdimensjonert for akselerasjonskrav med høy treghet. Passende effekt svikter hvis termisk klasse ikke tåler harmonisk oppvarming.

Tekniske spesifikasjoner bør kreve dokumentasjon fra produsenten av inverter-driftsklassifiseringer, termiske reduksjonskurver og dreiemoment-hastighetskarakteristikk. Tredjepartssertifisering til IEC 60034-17 (omformermatede motorapplikasjoner) gir uavhengig verifisering av egnethet.

• Spesifiser det faktiske driftshastighetsområdet og varigheten ved hver hastighet
• Dokumenter omgivelsestemperatur og høydeforhold
• Definer nødvendig servicefaktor og overbelastningsevne
• Krev effektivitetskart over hele driftskonvolutten

FAQ

Hvilket spenningsområde definerer lavspenningsmotorer med variabel frekvens?

Industristandarder klassifiserer lavspenningsmotorer som de som er klassifisert under 1000V. Vanlige klassifiseringer inkluderer 230V, 460V og 575V for nordamerikanske applikasjoner. Europeiske systemer bruker vanligvis 400V eller 690V. Valg av lavspent VFD-motor må samsvare med tilgjengelig distribusjonsspenning og krav til frekvensomformerinngang.

Hvordan påvirker bærefrekvensen motorytelsen?

Bærefrekvens bestemmer pulsbreddemodulasjonssvitsjehastighet. Høyere frekvenser (8-16kHz) reduserer hørbar støy og krusning av motorstrøm. Økte koblingstap reduserer imidlertid driveffektiviteten og genererer ekstra varme. Motorisolasjon må tåle høyere spenningsstigningshastigheter (dv/dt) forbundet med høye bærefrekvenser.

Kan standardmotorer operere med frekvensomformere?

Standard motorer for generelle formål fungerer med frekvensomformere, men med begrensninger. Inverter-duty-motorer har forbedret isolasjon (minimum 1600V pigg tåler), separate kjølevifter for lavhastighetsdrift og balansert faseimpedans. Motorkompatibilitet med variabel frekvens krever evaluering av disse faktorene for kritiske applikasjoner.

Referanser

• IEC 60034-1:2017. Roterende elektriske maskiner - vurdering og ytelse. Den internasjonale elektrotekniske kommisjonen.
• IEC 60034-17:2006. Cage-induksjonsmotorer når de mates fra omformere - Bruksveiledning. Den internasjonale elektrotekniske kommisjonen.
• NEMA MG1-2021. Motorer og generatorer. National Electrical Manufacturers Association.
• Jones, D. og Smith, R. Variable Frequency Drive Motor Application and Specification. IEEE Industry Applications Magazine, Vol. 28, nr. 3, 2022.
• De Almeida, A. et al. Energieffektive motorsystemer. European Commission Joint Research Centre Technical Report, 2023.
